BHNシリーズ | APEMジョイスティック

ホールエフェクト構造

ディテント機能

保護等級（パネル前面）IP67の防水性（*1）

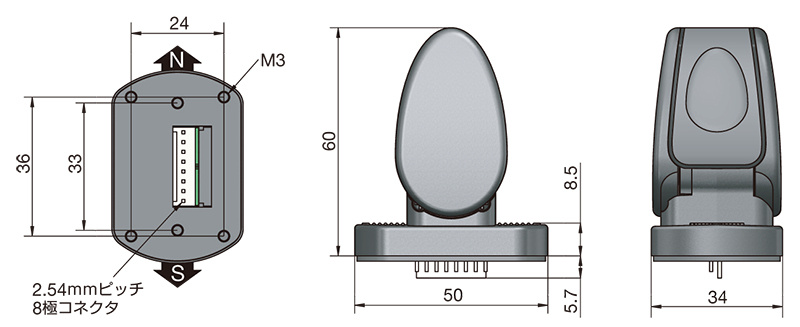

※取付方法やピン配置などの詳細はカタログをご覧ください。

カタログをみる

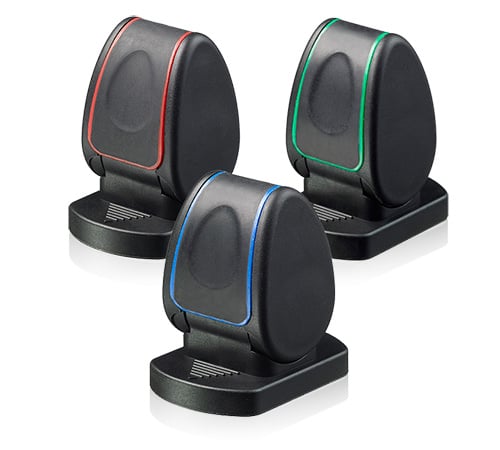

apem-BHN-img01

コネクタ

コネクタ	篏合コネクタ
2542-RR-08-T（VALCON社製）	AM254075-010（VALCON社製）

※ハーネス付き篏合コネクタについては別途お問合せください。

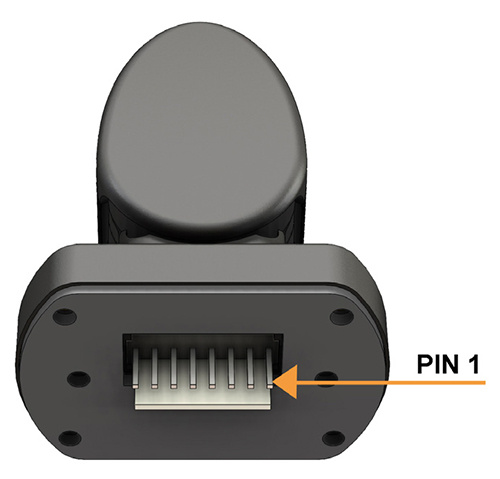

ピン配列

PIN	ファンクション
1	5 V
2	ー
3	0 V

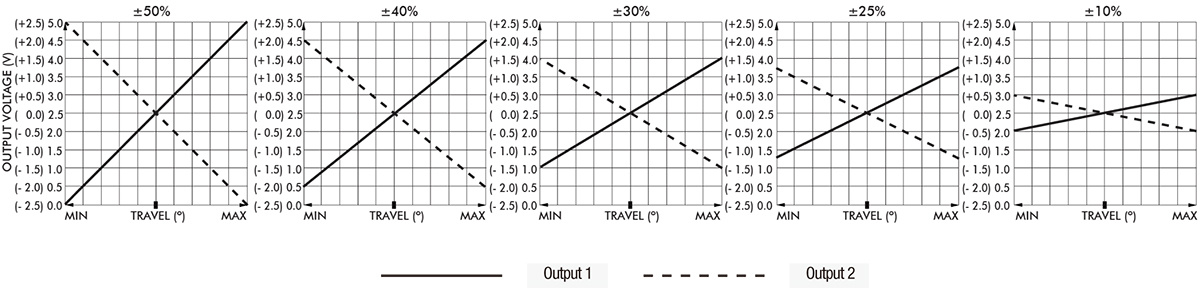

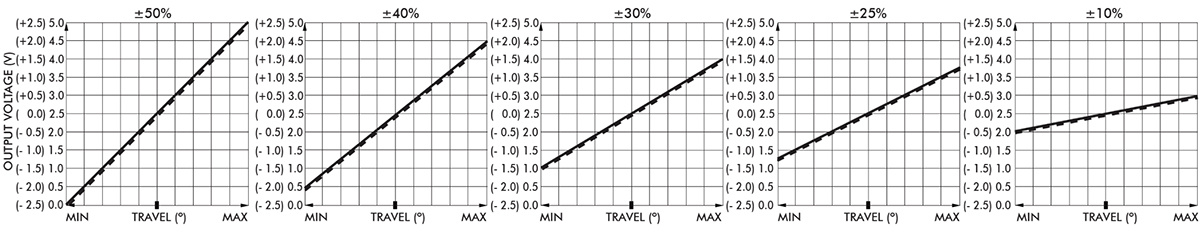

4	アナログ出力 / PWM output 1
5	アナログ出力 / PWM output 2
6	0 V
7	ー
8	5 V

apem-BHN-img07
