形番選定
外形寸法図
（単位：mm）
ベゼル / ブーツ
 |
 |
 |
|
|---|---|---|---|
| 形番 | C | F | L |
| ベゼル名 | スプリット | スクエア | ラバーブーツ |
| パネルカットアウト寸法 | 39.70 mm | 30.15 mm | 39.70 mm |

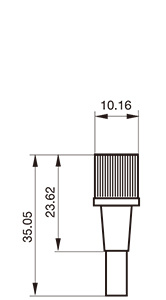

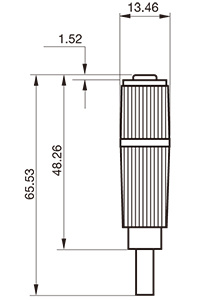

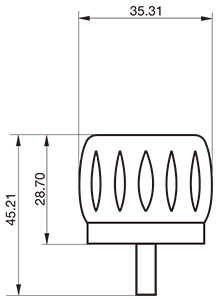

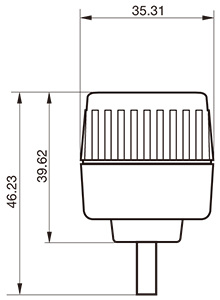

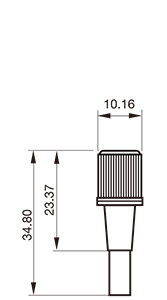

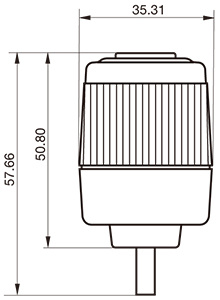

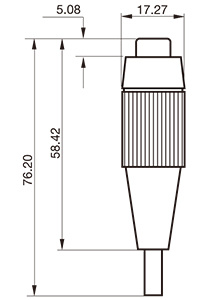

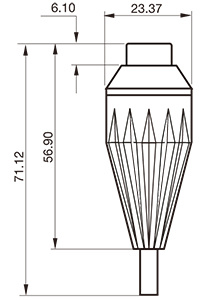

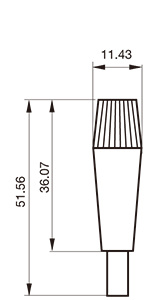

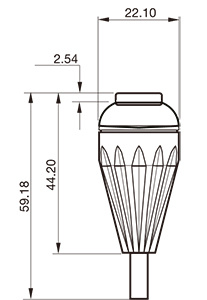

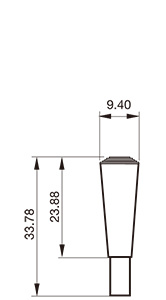

ハンドルラインアップ
（単位：mm）
 |
 |
 |
 |
|---|---|---|---|
| 0 | 1 | 2 | 3 |
 |
 |
 |
 |
|---|---|---|---|
| C | 6 | A | B |
 |
 |
 |
 |
|---|---|---|---|
| 5 | E | G | H |
 |
 |
 |
 |
|---|---|---|---|
| D | F | J | L |
