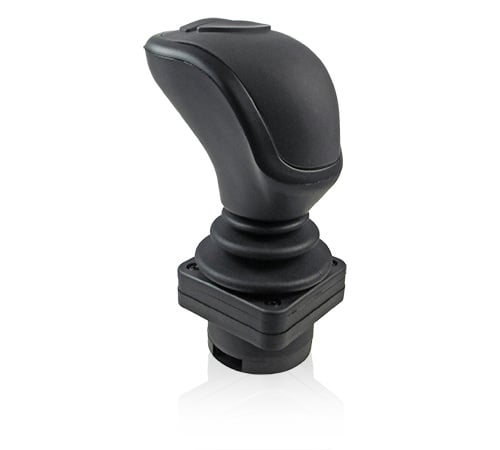

XFシリーズ | APEMジョイスティック

ホールエフェクト構造

保護等級（パネル前面）IP67の防水性（*1）

高い操作性を実現するハンドル

※取付方法やピン配置などの詳細はカタログをご覧ください。
*1）仕様により異なります。

カタログをみる

XFシリーズ紹介動画

apem-XFシリーズ

表①

HIROSE DF11-12DS-2C CONNECTOR PIN #	色	機能
1	黒	グラウンド
2	赤	入力電源
3	青／白	X軸（デュアル出力）
4	青	X軸
5	黄／黒	Y軸（デュアル出力）
6	黄	Y軸
7	緑／黒	Z軸（デュアル出力）
8	緑	Z軸
9	オレンジ	ボタン1
10	白	ボタンコモン
11	紫	ボタン2
12	ー	ー

表②

JST B06B-PASK-1 (LF)(SN) HEADER PIN #	CAN bus 機能	CANopen 機能	色
1	CAN LO	CAN LO	白
2	CAN HI	CAN HI	緑
3	ID SELECT LSB	NODE ID SELECT LSB	青
4	ID SELECT MSB	NODE ID SELECT MSB	オレンジ
5	GND	GND	黒
6	VDC+	VDC+	赤
