KGシリーズ | APEMロッカースイッチ

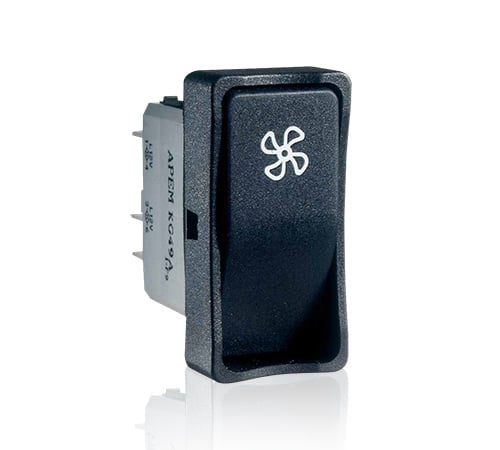

※右記写真は本体とアクチュエータを組み合わせたものになります。
※本体とアクチュエータは分けてご注文ください。

一般仕様

環境仕様	使用周囲温度保存周囲温度	－40～＋85℃（回路構成 6）－10～+65℃（回路構成 7、9）（ただし、結露しないこと）
	耐衝撃	100G（IEC512-4、Test 6c）
	耐振動	10～500 Hz／10G（IEC512-4、Test 6d）
	パネル前面保護構造	IP65（IEC60529）
	塩水噴霧試験	96時間（IEC512-4、 Test 11f）
電気的仕様	電圧・電流定格（抵抗負荷の場合）	DC12V・15A、DC24V 10A max. / DC14・10mA min.（回路構成 6） DC12V・10A、DC24V 8A max. （回路構成 7、8）
	初期接触抵抗	10mΩ max.（DC2V・1Aにて）
	絶縁抵抗	1,000mΩ min.（DC500Vメガにて）
	耐電圧	端子間 2,000Vrms 50Hz min.
	電気的寿命	1万回
	機械的寿命	10万回（回路構成6） 3万回（回路構成7、9）
材質	本体	耐熱プラスチック
	端子	黄銅銀メッキ
	ベゼル	ポリアミド樹脂
	接点	銀
	接触ローラ	黄銅ニッケルメッキ
