SNAP-IN式端子台 Sシリーズ

snap-in-img11

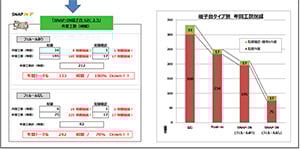

配線工数の削減率がわかる端子台シミュレーションツール

ねじ端子とPush-in端子、SNAP-IN端子への配線工数を数値化して比較できます。

業務工数削減につながるSNAP-IN端子、データをダウンロードしてその違いをお試しください。

ダウンロード

FAQ

SNAP-IN端子台は結線ができる状態で納品されますか？

そのまま結線できる状態（プッシャーが下がった状態）で納品されます。

結線しない状態でプッシャーが上がったままになっているのですが、正しい結線方法について教えてください。

工具を使ってプッシャーを押し下げたのち、配線を行ってください。

原産地国はどうなりますか？

ドイツ製です。

各規格の登録ファイルNo.を教えてください。

UL：E60693です。

製品仕様書、外形図データを入手したいです。

Weidmuller社のWEBサイト（https://www.weidmuller.co.jp/ja/index.jsp）よりダウンロードしてください。検索ボタン入力後、製品形番を入力ください。各データがダウンロードできます。

各種アクセサリはAシリーズ Push-in端子台と共通でしょうか？

エンドプレート、マークシートホルダ以外の全てのアクセサリは共通でお使いいただけます。

SNAP-IN端子台の保証する挿抜回数について教えてください。

20回です。

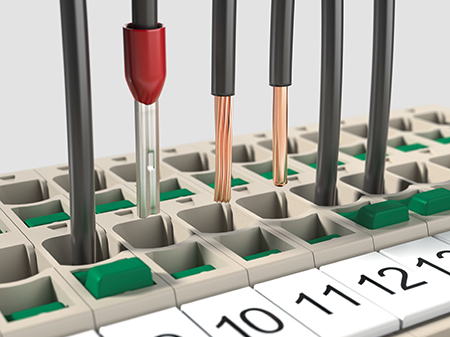

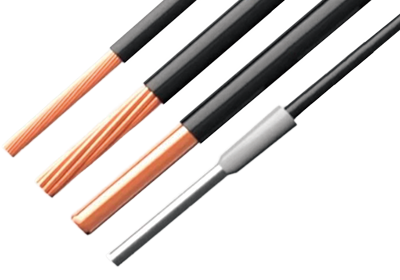

適合する電線径の範囲を教えてください。

電線断面積は2.5mm²タイプで、0.5mm²から2.5mm²までの電線を接続できます。
