實現無變壓器設計的

嶄新的全電壓轉接器登場

  • 在維持低電壓型(6~24V)尺寸與重量的同時,支援高電壓規格(100~240V)

  • 不僅節省空間、減輕重量,還有助於降低耗電

  • 高電壓型的接點選擇範圍擴大,可從 1 個接點到多接點自由搭配

jp-direct-adapter-img13

過去在使用高電壓規格(100V 以上)的照光式開關或指示燈時,變壓器一直是不可或缺的元件。

然而,這也導致產品體積較大、重量較重,難以滿足客戶對「小型化、輕量化」的需求。
為了回應這項需求,我們全新升級了電源單元亦即「全電壓轉接器」,成功實現無變壓器設計

嶄新的全電壓轉接器可搭載高電壓 LED 燈泡,
與低電壓型(6~24V)相同的尺寸與重量的條件下就能對應100~240V的電壓範圍
不僅節省空間減輕重量,更進一步降低能耗
打造出兼具性能與環保的 eco友善產品。

Φ22 HW系列(螺絲端子型)
jp-direct-adapter-img14

・照光按鈕開關
・照光選擇開關
・雙按鈕開關(指示燈型)
・指示燈

※不包括大形圓凸形指示燈(型號字首為HW1P-5)。

Φ22 TW系列(螺絲端子型)
jp-direct-adapter-img15

・照光按鈕開關
・照光選擇開關
・指示燈

Φ25 TWS系列(螺絲端子型)
jp-direct-adapter-img16

・照光按鈕開關
・照光選擇開關
・指示燈

Φ30 TWN系列(螺絲端子型)
jp-direct-adapter-img19

・照光按鈕開關
・照光選擇開關
・指示燈

Φ30 TWND系列(螺絲端子型)
jp-direct-adapter-img18

・照光按鈕開關
・照光選擇開關
・指示燈

NEW

嶄新的全電壓轉接器

全電壓轉接器可搭載高電壓 LED 燈泡,能對應額定使用電壓「100~240V」的各類照光式控制元件。
同時導入 IDEC 一貫的安全設計理念,使新款全電壓轉接器具備與 IDEC 接點塊相同的「IP20」防護等級。
此外,支援的接線線徑範圍進一步擴大,讓配線作業更靈活,使用更便利。

jp-direct-adapter-img20

Safety

新增防觸電保護構造

以樹脂包覆金屬部位,強化防觸電設計,確保使用安全。jp-direct-adapter-img5

※TWN/TWND 系列的指示燈已於去年規格更新時導入防觸電保護構造。

小型化

導入高電壓 LED 燈泡

導入可對應額定使用電壓「100~240V」的高電壓 LED 燈泡,即使在高電壓環境下,也能實現設備與面板的小型化,以及開關與指示燈的輕量化。

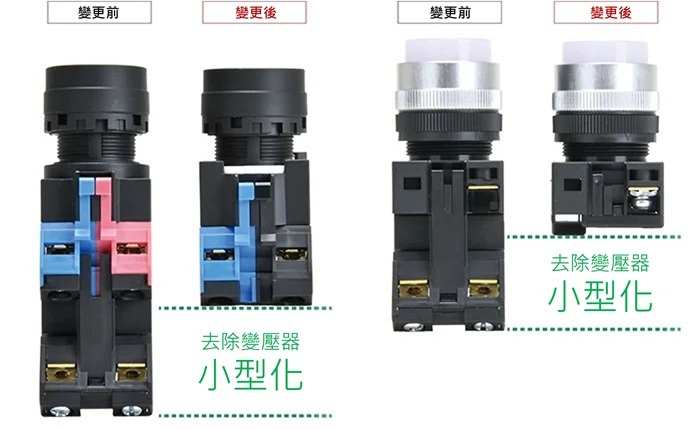

TW-direct-adapter-img4
•上圖為將接點數由 2 接點改為 1 接點後,產品深度的比較示意圖。

HMI-X

電源單元統一化

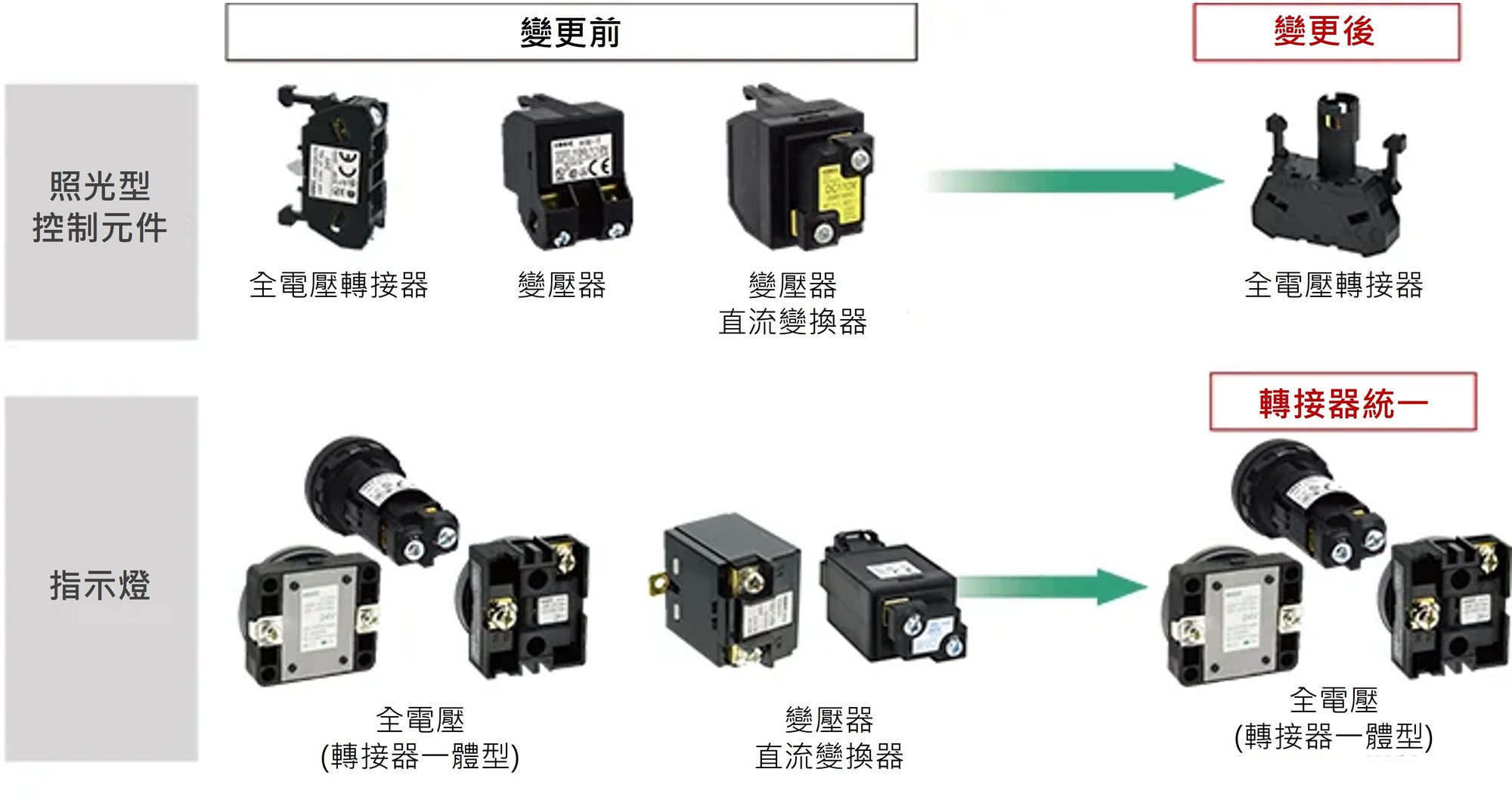

將變壓器與 DC-DC直流變換器整合為可搭載高電壓 LED 燈泡的嶄新直插式全電壓型轉接器,實現規格統一。
※最高可支援 240V AC 。

TW-direct-adapter-img3
※請勿在非新型號的產品上安裝高電壓燈泡。

使用更便利

接點數可從1個接點開始選擇

過往變壓器型的接點構造只能選擇2 接點或 4 接點,而改成新款的直插式全電壓轉接器後, 也能選擇1 接點或 3 接點

大幅簡化以往選擇變壓器搭載機型型號的繁瑣流程。



jp-direct-adapter-img6
變壓器單元的接點結構僅有 2 接點與 4 接點
  嶄新的直插式全電壓轉接器可提供 1、2、3、4 接點的接點結構。

環境友善

減少直接式轉接器及連接單元等的零件數量

為了響應環境保護,1接點型將去除不必要的金具與燈架。
因此新款的直接式全電壓轉接器將提供兩種規格

1接點專用

HW-UA1型(無燈座)

jp-direct-adapter-img11
2接點以上

HW-UA1-H型(內置燈座)

TW-direct-adapter-img12
※購入維修用零件時請先確認型號。

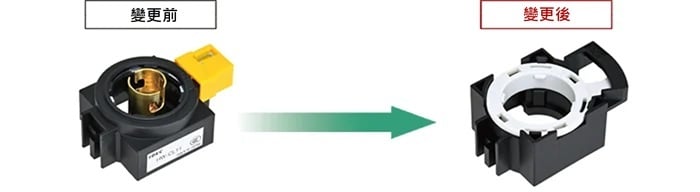

  • HW 系列的連接單元也已與非照光型統一。
    因此不再需要使用銷鎖桿安全鎖,能節省工時並提升使用便利性。

TW-direct-adapter-img21



對環境的貢獻

環保設計

將變壓器改為直插式全電壓型轉接器,可望提升能源效率,打造對環境友善的產品。

省電力

20% DOWN

省空間

max 50% DOWN

輕量化

max 60% DOWN

省資源

17% DOWN

適用產品:φ22 HW系列,TW系列 ; φ25 TWS系列 ; φ30 TWN系列, TWND系列及相關系列


LED電壓

照光式控制元件

照光按鈕開關
照光選擇開關
照光雙按鈕開關(僅HW系列有此機種)

指示燈

100V~240V

變壓器/直流變換器
停產;有替代品

jp-direct-adapter-img7

變壓器/直流變換器
停產;有替代品

jp-direct-adapter-img9

380V~480V

變壓器
停產;無替代品
(※請使用單獨安裝型變壓器)

jp-direct-adapter-img8

變壓器
照常供應



※想了解更多替代產品的情報請點擊以下按鈕。

因應上述產品更新,以下產品將予以停產。
關於停產時間表及替代產品資訊,請參考下方說明。

適用產品:φ22 HW系列,TW系列 ; φ25 TWS系列 ; φ30 TWN系列, TWND系列及相關系列


TW-direct-adapter-img1-2



點擊各圖示即可下載相關資料或瀏覽對應網頁,歡迎多加利用。

系列 替代品情報 通知函 型錄
規格變更/停產通知 變更前型錄 變更後型錄(英文版)
HW系列
TW系列
TWS系列
TWN系列
TWND系列
