IoT事例紹介 Case4

IoT-case4-hero-jp
IoT-case4-logo-jp

静岡ガス・エンジニアリング株式会社様は都市ガス製造・供給設備のなどの『各種プラントの建設･保守』、ガスだけでなく電気も含めた『空調工事』、工場などのお客様に対するエネルギーや設備の問題を総合的に解決する『ソリューション提案』という3つのサービスを提供されています。
今回は、株式会社三光ダイカスト工業所様の溶解保持炉において、炉の常時監視とエネルギー管理に取り組まれた事例をご紹介させて頂きます。

静岡ガス・エンジニアリング株式会社様 WEBサイト
IoT-case4-logo2-jp

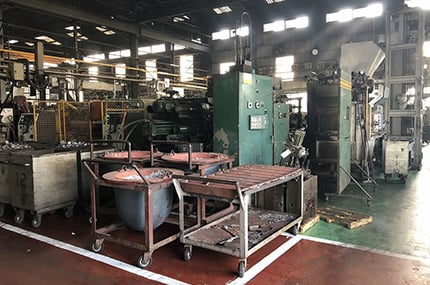

三光ダイカスト工業所様はアルミダイカスト・機械加工・表面処理・金型製作までを行われています。創業55年を越えるダイカストのノウハウを活用し、常に新しいものづくりへチャレンジし、すべてのお客様から信頼される最高の製品づくりに取り組まれています。

※2021年8月に社名変更　株式会社三光ダイキャスト様

お悩み 株式会社三光ダイカスト工業所様の溶解保持炉ではアルミを常に溶解状態で保持する必要がありますが、トラブルによって溶解したアルミの温度が低下してしまった場合、アルミが固まり再度溶解させるまで時間がかかります。これにより生産効率の低下、納期の遅れを招く可能性がありました。
また、溶解保持炉で使用するエネルギー使用量の管理は従業員が点検業務として行っていましたが、定期的に工場内を巡回する必要があり、手作業のためミスも多く工数がかかっていました。

導入製品 FC6A形プログラマブルコントローラ

成果 ①溶解保持炉の常時監視による製造ラインの稼働率向上
②エネルギー使用量の自動計測による工数削減



ビジネス上の課題



溶解保持炉で失火が発生すると非常に困る
金属の溶解保持炉は常に炉を高温にし、金属を溶解させておく必要があります。このため、失火した場合、それに気づかないと翌日の操業に支障をきたします。

エネルギー使用量の記録作業が大変
生産ライン毎のエネルギー（ガス・電気）使用量は毎日、指針を紙に記録し、管理する必要がありますが、手作業で行った場合、記録ミスや漏れが発生する可能性があり、検針のための時間もかかります。

IoT-case4-img04

課題の解決方法の概要、工夫した点

Point1　溶解保持炉の監視

FC6Aによって、燃焼設備から燃焼状況や、異常出力を監視し、記録します。また、異常が発生した際には、FC6AからEメールを送信し、管理者に通知します。
記録されたデータはFC6AのWebサーバーによって、遠隔地から確認可能となります。

IoT-case4-img01

Point2　生産設備の消費エネルギー自動監視

ガスメーターからは積算パルスの入力、電力モニターからはModbus通信によって、FC6Aに監視データを取り込み、FC6AのSDカードに記録することで、自動的にエネルギーの監視が行えるようになりました。

記録したデータはFC6AのWebサーバー機能によって、遠隔地から確認することができます。また、定期的に報告としてEメールに添付して管理者に送信することも可能となり、データ取得の手間を削減することができました。
IoT-case4-img02

FC6A形の導入の効果

ダウンタイム低減による操業遅延リスクの回避

溶解保持炉の状態をリアルタイムで確認でき、問題が発生した際でも通知を受け取ることができるため、ダウンタイムを最小限にすることができ、操業が遅延するリスクを回避することができるようになりました。

消費エネルギー記録の工数削減

様々なエネルギーを使用して稼働している工場において、エネルギーの管理はコストへの影響が大きく、重要な経営指針となります。このエネルギー管理を、自動的、かつ確実にローコストで行えるシステムの導入によって、消費エネルギーを簡単に可視化することができました。

IoTで工数削減

お客様の声

  • FC6APulsは1台に必要な機能が備わっており、コストパフォーマンスが非常に高いため、採用しました。
  • エンジニアリングソフト（WindLDR）は通信関係の設定が行いやすく使いやすいため、設計工数を削減することができました。
  • サポート体制が充実しており、無料セミナーや、製品に関する技術的な問合せに関し、手厚くサポートしていただけました。
  • EtherNet/IP通信、MQTT通信に対応しており、将来の拡張性が高いため、お客様へのシステム提案の幅を広げることができました。
  • 継続的なバージョンアップによって、新しい機能が追加されるため、今後も期待しています。
