IDEC Push-in產品

透過簡易配線提升效率,
改善工作環境

push-in-top-coppy-jp



push-in-three01tw

節省工時

接線方便,只需插入即可,與螺絲式相比,減少55%的接線工時。提高工作效率和生產力。

push-in-three03

耐振動性

由於具有高抗拉強度和耐振動性,在設備長距離運輸或製造現場的振動中,不必擔心螺絲鬆動或電線脫落的問題。

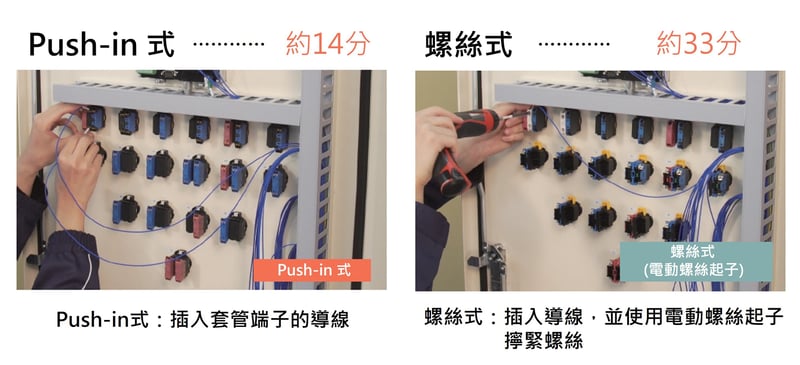

螺絲式與Push-in式開關配線作業的比較

可大幅減少配線作業所需的工時。

screw-type-tw



接線僅需插入這一步驟

無需工具,配線作業不受操作人員技術水準影響,實現「安全・安心・秒速配線」。
維護時也無需再次鎖緊。

*1)適用於帶端子套管的配線

push-in-top-feature01-jp



電線不易脫落,抗振性能出色,IDEC的Push-in結構已通過各項測試驗證

電線不易脫落的原因

越拉扯電線,保持力越強的結構設計

P0 = 初始的彈簧力
P1 = 電線拉力
P2 = 電線拉扯時,彈簧力(電線保持力)上升

push-in-top-feature03-jp
push-in-top-feature04tw

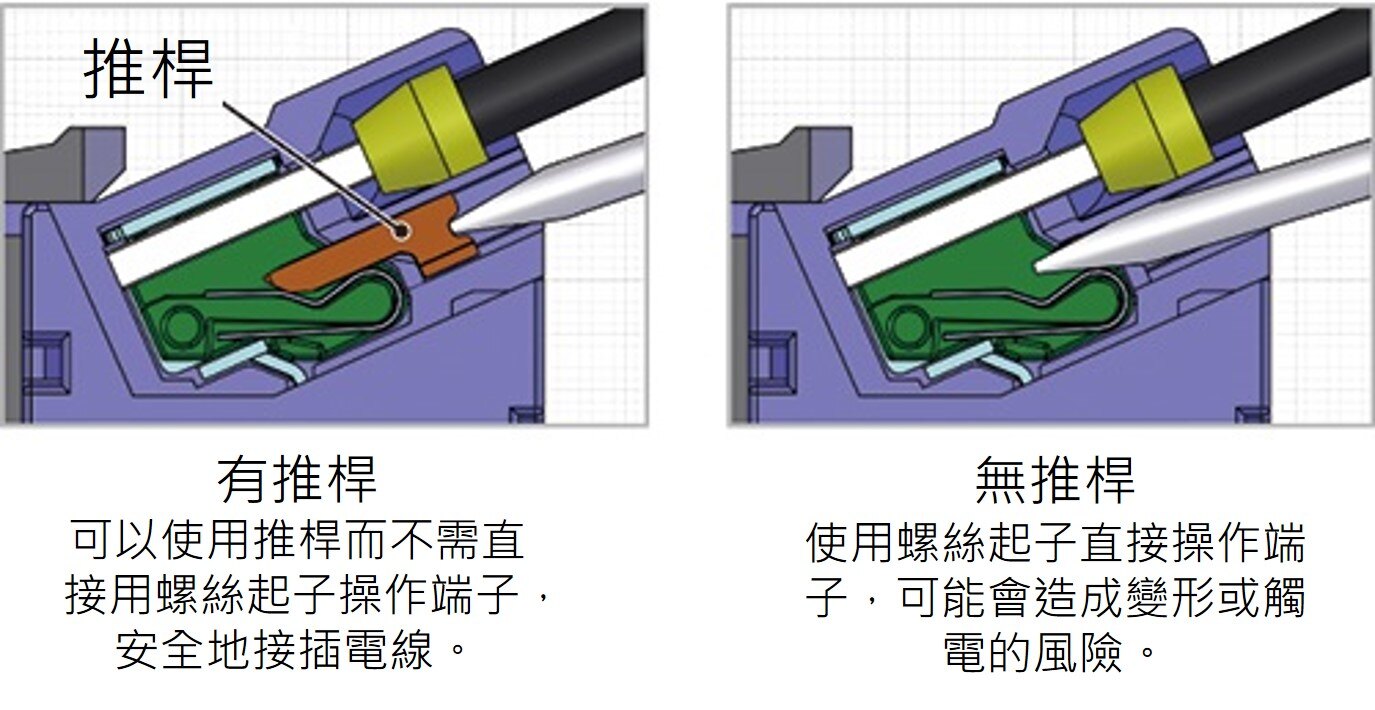

推桿結構

・防止因彈簧變形而導致的電線保持力下降
・防止多股線配線時的誤接線
・符合IP20保護等級的指觸防護結構
・無需直接接觸導電部,即可用螺絲起子拆卸電線

保持力得以維持的Push-in結構

透過金屬部件承受彈簧的力量的結構
・使用樹脂的情況:由於潛變現象(※)導致的變形,可能會使保持力降低
・使用金屬的情況:具有較強的抗老化能力

※ 潛變現象是指當物體受到持續的力量作用時,隨著時間的推移變形逐漸增加的現象

push-in-top-feature05-jp

涉及生產現場的客戶

透過Push-in產品的可靠性,為您提供穩定運行生產設備的方法。

FAソリューション

設備製造商的客戶

從設備的組裝到安裝和維護,為您提供減少各項工時的方法。

メーカーソリューション
push-in-tool-tiles01
安全繼電器模組

監控輸入設備如緊急停止開關和安全開關,及輸出設備如強制導引式繼電器和接觸器。

push-in-tool-tiles02
電源供應器

PS3V型:適合裝置「小型化」的高效能緊湊型開關電源供應器。

push-in-tool-tiles03
可程式控制器

FC6A型:Plus型可控制大型機械或小規模的整體生產線。

tool-tiles10tw

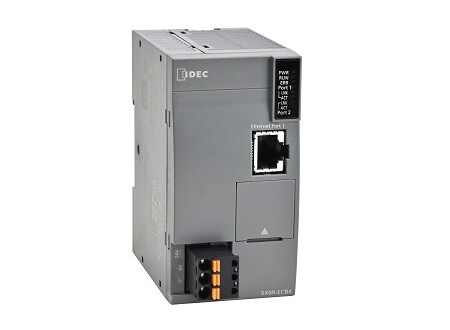

總線耦合器模組

SX8R型:透過靈活的I/O模組構成,實現省空間和成本最佳化的遠端I/O系統

push-in-tool-tiles05
ø22 智慧RFID讀取器

可管理機械的使用限制、管制室及圍欄內的進入限制,並記錄設備操作履歷。

tool-tiles06tw

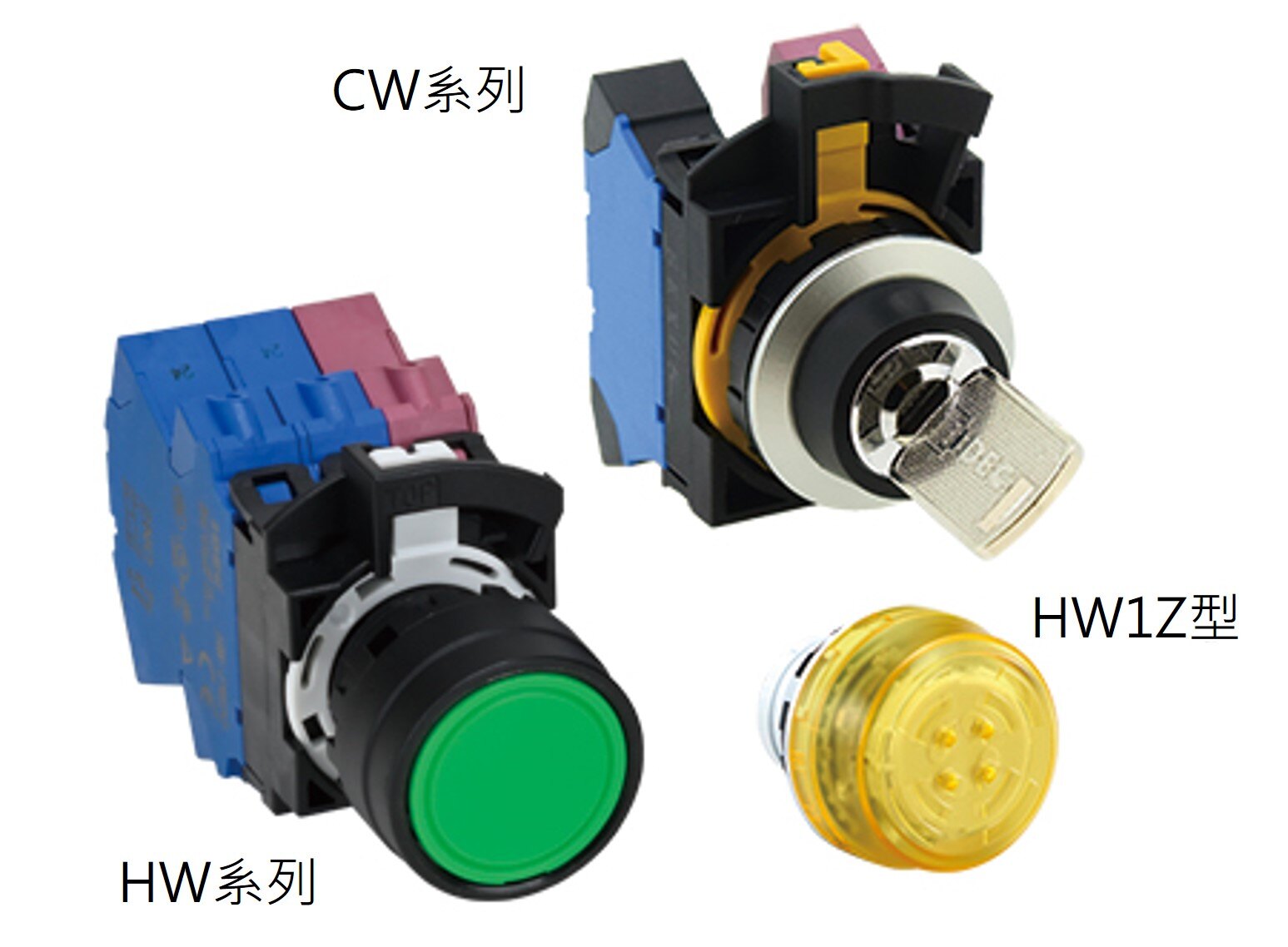

開關・指示燈

HW系列:φ22的暢銷款。配備可顯示六種顏色的LED,更加緊湊的三接點設計。

push-in-tool-tiles07
緊急停止按鈕開關

HW系列:IDEC的暢銷緊急停止按鈕開關,具有直接開路動作功能和安全鎖定機構。

push-in-tool-tiles08
壓接端子專用工具

提供Push-in配線所需的工具,如剝皮工具、壓著工具、剪線工具和螺絲起子。

push-in-tool-tiles09
繼電器・插座

SU系列(左):插座端子排列考量了安全性和配線便利性。
SJ系列(右):薄型且節省空間,支援標記,適用於RJ系列繼電器。
